，使開關動作。密封套管在開關機構與工藝過程之間提供了靜態壓力邊界
。當液位下降時
，復位彈簧使磁鐵縮回，從而解除開關機構的動作
，液位的控制和報警
。實現了液位控制過程。
主要技術參數
●公稱壓力：≤25.0MPa;
●基本誤差：液位控制±4mm;
●環境溫度：-40℃～85℃
；
●工作溫度：-40℃～350℃
；
●介質密度：液位≥0.55g/cm
3;
●連接方式：內螺紋：1～4″NPT或ZG(可按用戶要求選用);
法蘭連接:HG20615～20635-2009 DN25～100(可按用戶要求選用);
●防護等級：IP65;
●接液材質：浮球及控制機構均采用不銹鋼(注:用戶無要求時,高出外浮筒材質一個等級);
觸點容量:
|
開關形式 |
觸點容量 |
切換速度
（≯ms） |
使用壽命
（≮萬次） |
|
微動開關 |
AC250/125V 5A、DC24V5A |
3 |
50 |
|
水銀開關 |
AC2205A |
3 |
50 |
|
舌簧開關 |
AC220V 0.6A 、DC24V0.2A |
3 |
50 |
注：1、本質安全型僅用于24VDC,50mA;
2
、本質安全型僅用于舌簧
、水銀開關。
控制范圍:
液/界位控制
|
測量元件 |
最高壓力（MPa） |
最小密度 (g/cm3) |
L(mm) |
備注 |
|
浮球式 |
25 |
0.55 |
20-70 |
控制點不可調 |
注：1
、B-低液位 L-控制范圍
2
、控制范圍和低液位點可根據訂貨要求訂做

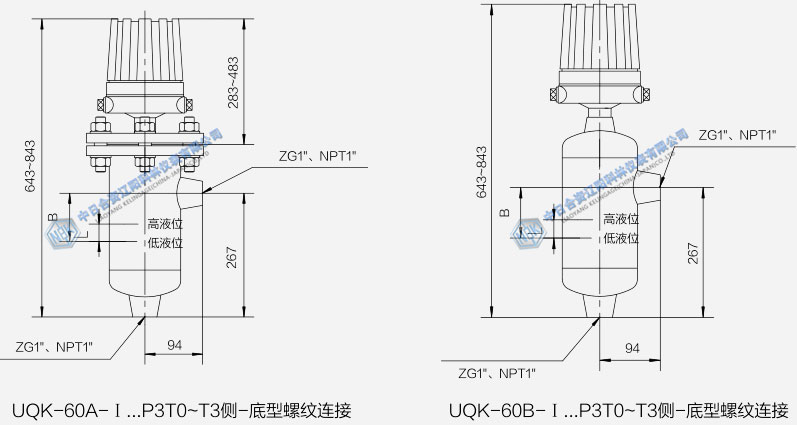

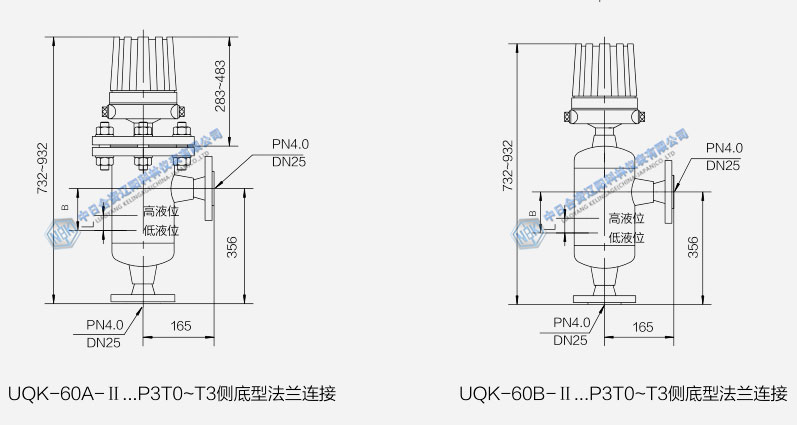

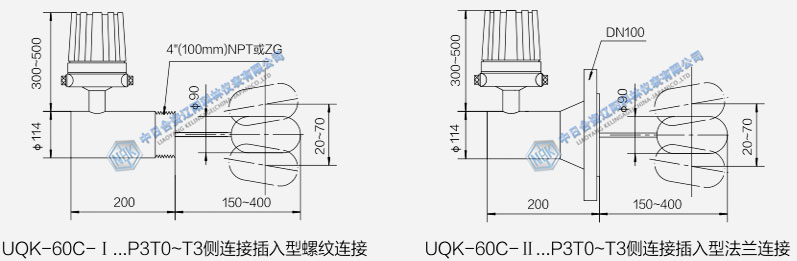

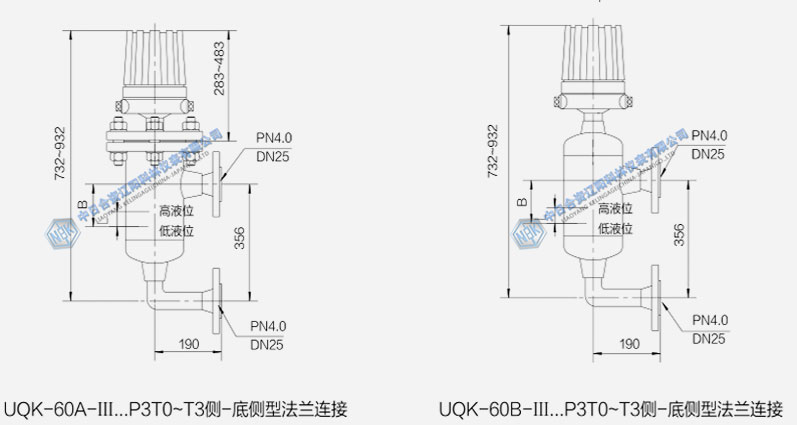

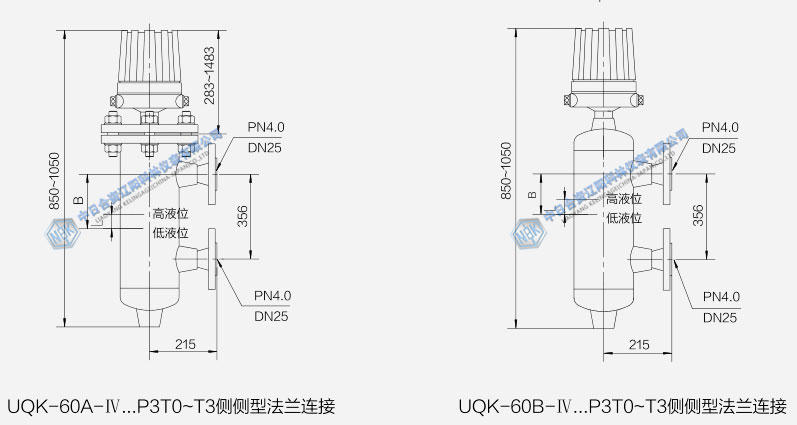

外形結構尺寸
結構原理
UQK-60E頂裝浮子(球)液位開關基于浮力原理是以浮子為感應元件
，兩浮子同時懸掛一根鋼絲繩上，即彈簧被重于液體的浮子加載
，浮子沉沒在液體里時浮力產生變化
，致使彈簧向上位移。彈簧上端與磁力管連接.在支點上轉動的開關機構上安裝一個永久性磁鐵
，當浮子隨著液位升高時
，他提起內連桿進入磁鐵的磁場中，然后磁鐵把非磁性的密封套管迅速閉合
，使開關動作
。密封套管在開關機構與工藝過程之間提供了靜態壓力邊界。當液位下降時
，復位彈簧使磁鐵縮回
，從而解除開關機構的動作，液位的控制和報警
。實現了液位自動控制過程
。
主要技術參數
●公稱壓力：≤10.0MPa;
●基本誤差：液位控制±10mm;
●工作溫度：-40℃～150℃；
●介質密度：≥0.65g/cm3;
●連接方式：內螺紋：2 1/2″NPT或ZG2 1/2″;
法蘭連接：HG20615～20635-2009 DN80(可按用戶要求選用)
；
●防護等級：IP65;
●接液材質：浮球及控制機構均采用不銹鋼(注:用戶無要求時,高出外浮筒材質一個等級);

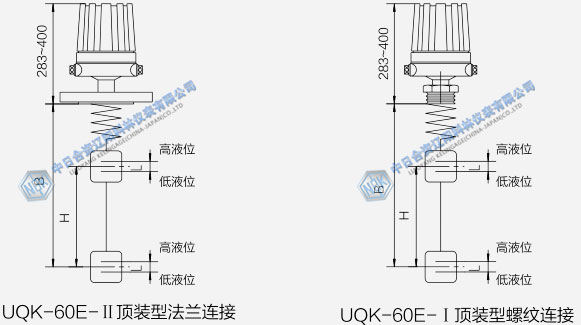

外形結構尺寸
